Bagaimana Saya Membetulkan Mesin Uli Kami yang Rosak (Dan Apa yang Saya Pelajari)

Jawapan Ringkas: A Broken Kneader Boleh Dibetulkan — Jika Anda Tahu Di Mana Nak Cari

Apabila mesin menguli kami rosak pada pertengahan kumpulan, reaksi pertama adalah panik. Kami mempunyai bahan di dalam bilik, tarikh akhir pengeluaran, dan sama sekali tidak tahu sama ada kami sedang melihat pembaikan selama 20 minit atau menunggu bahagian dua minggu. Ternyata bukan kedua-duanya. Kebanyakan kegagalan penguli terbahagi kepada tiga kategori: haus mekanikal, kerosakan elektrik dan isu berkaitan operator — dan majoriti boleh diselesaikan di tapak tanpa menghantar keseluruhan unit kembali kepada pengilang.

Artikel ini menerangkan dengan tepat apa yang berlaku dengan mesin kami, cara kami mendiagnosisnya, pembaikan yang terlibat dan perkara yang kami ubah selepas itu untuk mengelakkannya daripada berlaku lagi. Jika penguli anda tidak berfungsi sekarang, mulakan dengan bahagian diagnostik. Jika anda membaca ini sebelum masalah melanda, jadual penyelenggaraan berhampiran penghujung berbaloi dengan masa anda.

Perkara yang Berlaku: Cara Mesin Uli Kami Rosak

Ia bermula dengan bunyi bising. Kira-kira empat puluh minit dalam kitaran bancuhan standard, penguli mula mengeluarkan bunyi mengisar berirama — bukan dentuman bencana, hanya nada logam-pada-logam yang rendah dan berterusan yang tidak ada pada hari sebelumnya. Kami menghentikan kumpulan, mengosongkan bahan sebaik mungkin dan mematikan kuasa.

Pada pemeriksaan visual, tiada apa yang kelihatan salah. Bilah pemutar masih utuh. Dinding bilik tidak kelihatan retak. Tali pinggang pemacu berada di bawah ketegangan biasa. Tetapi apabila kami cuba menghidupkan semula, motor berjalan tetapi pemutar tidak berpusing. Kotak gear telah dirampas.

Ini sebenarnya salah satu mod kegagalan yang lebih biasa dalam uli dalaman yang digunakan untuk pengkompaunan getah dan polimer. Kotak gear dalam uli terletak di antara motor dan aci rotor, mengurangkan kelajuan dan mendarabkan tork. Apabila pelinciran gagal — sama ada kerana paras minyak turun, minyak terdegradasi, atau pengedap membiarkan bahan cemar — gear mula berjalan dari logam ke logam. Jika anda menangkapnya lebih awal, anda akan mendapat bunyi mengisar. Jika anda terlepas itu, anda akan mendapat unit yang disita.

Dalam kes kami, pengedap aci yang haus telah membenarkan habuk getah halus berhijrah ke dalam kotak gear selama beberapa bulan. Minyak telah tercemar dan kehilangan kelikatannya. Kami tidak menangkapnya kerana pemeriksaan penyelenggaraan kami tidak melihat keadaan minyak — hanya paras minyak. Perbezaan itu penting, dan ia adalah sesuatu yang kami ubah serta-merta selepas pembaikan.

Mendiagnosis Kegagalan Kneader: Di Mana Untuk Bermula

Jika mesin menguli anda telah berhenti berfungsi atau berkelakuan tidak normal, tahan godaan untuk memulakan semula berulang kali. Begitulah masalah kecil menjadi masalah besar. Sebaliknya, lakukan diagnosis berstruktur sebelum menyentuh perkara lain.

Langkah 1 — Mencirikan Gejala

Sifat kegagalan memberitahu anda banyak tentang puncanya. Gunakan yang berikut sebagai rangka kerja permulaan:

• Motor berjalan, rotor tidak bergerak: Kemungkinan kotak gear, gandingan atau kegagalan kunci/laluan kunci
• Motor tidak dihidupkan: Periksa bekalan elektrik, geganti beban lampau, potong haba atau kod kerosakan VFD
• Pemutar berputar tetapi pencampuran adalah lemah: Bilah pemutar haus, kelegaan yang salah, atau isu kawalan suhu
• Bunyi luar biasa semasa operasi: Kehausan galas, objek asing di dalam ruang, atau kegagalan pelinciran
• Terlalu panas: Saluran penyejukan yang disekat, penderia suhu gagal atau geseran berlebihan dalam kereta api pandu
• Bahan bocor dari pengedap: Pengedap hujung atau pengedap hujung rotor yang haus, biasanya memerlukan penggantian berjadual

Langkah 2 — Periksa Bahagian Elektrik dahulu

Kerosakan elektrik selalunya lebih mudah dan lebih murah untuk diperbaiki daripada kerosakan mekanikal, jadi tolak ia terlebih dahulu. Periksa voltan masuk pada ketiga-tiga fasa — uli yang berjalan pada dua fasa akan memanaskan motor dan terhenti di bawah beban. Periksa tetapan geganti beban lampau dan bandingkan dengan arus plat nama motor. Cari kod kerosakan pada pemacu frekuensi berubah jika mesin menggunakan satu. Dalam kebanyakan kes, apa yang kelihatan seperti kerosakan mekanikal sebenarnya ialah peranti perlindungan tersandung yang ditetapkan semula dengan menekan butang.

Langkah 3 — Periksa Drive Train

Dengan kuasa terpencil dan terkunci, cuba putar aci pemutar secara manual. Pada kebanyakan uli, anda boleh menggunakan bar pusing atau soket pada hujung aci pemutar. Jika aci tidak berganjak, masalahnya terletak pada kotak gear atau pemutar itu sendiri dirampas — mungkin disebabkan oleh bahan yang mengeras di dalam ruang. Jika aci berputar dengan bebas tetapi motor tidak memacunya, masalahnya ialah pada gandingan antara motor dan kotak gear.

Langkah 4 — Periksa Pelinciran

Tarik sampel minyak kotak gear. Ia mestilah agak jelas atau berwarna ambar bergantung pada jenis pelincir. Jika minyak berwarna hitam, bersusu atau mempunyai zarah yang kelihatan, pencemaran adalah isunya - bukan hanya tahap rendah. Minyak susu bermaksud kemasukan air. Minyak hitam dengan zarah logam bermakna haus gear. Minyak gelap dan likat dengan zarah getah bermakna kegagalan meterai, itulah yang kami temui.

Pembaikan: Perkara Yang Kami Sebenarnya Lakukan untuk Memperbaiki Kneader

Sebaik sahaja kami mengesahkan kotak gear adalah masalah, proses pembaikan terpecah kepada lima peringkat. Keseluruhan kerja mengambil masa kira-kira tiga hari termasuk perolehan alat ganti, yang lebih pantas untuk kerja kotak gear — terutamanya kerana kami mempunyai hubungan yang munasabah dengan pembekal industri tempatan yang mempunyai stok pengedap aci.

Peringkat 1 - Kosongkan Dewan

Sebelum sebarang kerja mekanikal, ruang pembancuh perlu dibersihkan. Kami bernasib baik — bahan itu belum sembuh sepenuhnya dan masih boleh dikeluarkan secara manual dengan haba disapukan pada dinding ruang. Dalam kes di mana bahan telah mengeras sepenuhnya, pengalihan boleh mengambil masa lebih lama daripada pembaikan sebenar. Ini adalah salah satu sebab mengapa bertindak dengan cepat apabila anda mula-mula melihat gejala membuahkan hasil.

Peringkat 2 — Toskan dan Siram Kotak Gear

Kami mengalirkan minyak yang tercemar sepenuhnya, kemudian menyiram kotak gear dengan cecair pembilasan ringan untuk mengeluarkan sisa enapcemar dan zarah. Langkah ini sering dilangkau apabila orang tergesa-gesa untuk bangun semula dan berlari, dan melangkau ini bermakna anda meletakkan minyak segar ke dalam persekitaran yang tercemar. Enap cemar akan merendahkan minyak baru dalam masa beberapa minggu.

Peringkat 3 — Gantikan Pengedap Aci yang Gagal

Pengedap aci rotor yang haus adalah punca utama. Pengedap ini terletak di antara ruang menguli dan perumah kotak gear, menghalang bahan proses daripada berhijrah ke dalam sistem pelincir. Pada mesin kami, meterai adalah meterai jejari jenis bibir dengan permukaan larian PTFE. Yang asal telah digunakan untuk kira-kira 4,200 jam — pengilang mengesyorkan pemeriksaan pada 3,000 jam dan penggantian pada 5,000 atau pada sebarang tanda haus, yang mana dahulu. Kami berada dalam selang masa di atas kertas, tetapi keadaan operasi - kompaun kasar, suhu tinggi - telah mempercepatkan haus.

Penggantian meterai pada uli dalaman bukanlah perkara remeh. Aci pemutar perlu dikeluarkan sebahagiannya untuk mengakses perumah kedap, yang bermaksud memutuskan sambungan gandingan dan menyokong aci dengan betul. Kami menggunakan titik angkat penyelenggaraan mesin itu sendiri dan lekapan sokongan aci yang dipinjam daripada kilang jiran. Mencuba ini tanpa sokongan aci yang betul berisiko merosakkan perumahan galas.

Peringkat 4 - Periksa dan Pasang semula

Dengan bahagian aci terkeluar, kami mengambil kesempatan untuk memeriksa galas pemutar. Ia menunjukkan tanda-tanda awal perlumbaan dalam perlumbaan - belum kritikal lagi, tetapi diperhatikan. Kami merekodkannya dalam log penyelenggaraan dan membenderakannya untuk penggantian pada penutupan yang dirancang seterusnya. Gear itu sendiri, walaupun terdapat pencemaran minyak, tidak menunjukkan markah melebihi corak haus biasa. Ini sebahagiannya kerana kami telah menghadapi masalah sebelum mesin itu berjalan cukup lama untuk menyebabkan kerosakan gear.

Peringkat 5 — Isi Semula, Jalankan Masuk dan Sahkan

Kami mengisi semula kotak gear dengan minyak gear yang ditentukan pengeluar — ISO VG 220 dalam kes kami — ke tanda aras yang betul. Kemudian kami menjalankan uli yang dipunggah selama 30 minit sambil memantau suhu kotak gear dan mendengar bunyi yang tidak normal. Suhu stabil pada 52°C, yang berada dalam julat operasi biasa. Kami kemudian menjalankan kumpulan ujian pada 60% berat isian biasa sebelum kembali ke pengeluaran penuh.

Mata Kegagalan Kneader Biasa dan Puncanya

Isu pencemaran kotak gear kami tidak unik. Selepas bercakap dengan jurutera penyelenggaraan di beberapa operasi pengkompaunan lain, satu corak yang jelas bagi mod kegagalan biasa muncul. Jadual di bawah meringkaskan masalah yang paling kerap dilaporkan dengan penguli dalaman, punca tipikalnya dan perkara yang biasanya melibatkan pembaikan.

Apa yang menonjol dalam jadual ini ialah setiap mod kegagalan yang disenaraikan sama ada boleh dicegah sepenuhnya atau sebahagiannya . Tiada satu pun daripada mereka adalah tindakan rawak nasib mekanikal. Kesemuanya mempunyai prekursor - tanda yang muncul sebelum mesin berhenti - dan kebanyakannya boleh ditangkap oleh program penyelenggaraan yang melangkaui pemeriksaan visual yang mudah.

Memahami Uli Dalaman: Mengapa Ia Memecahkan Caranya

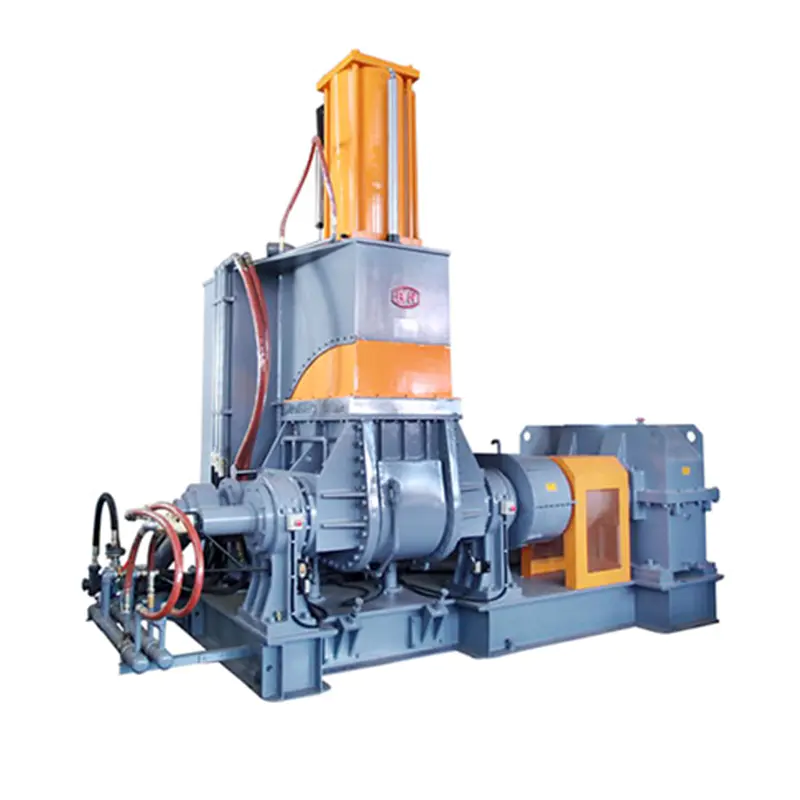

Untuk menyelenggara uli dengan betul, ia membantu untuk memahami apa yang sebenarnya dilakukan oleh mesin dan mengapa ia meletakkan komponen tertentu di bawah tekanan. Penguli dalaman — kadangkala dipanggil pengadun jenis Banbury atau hanya mesin menguli — berfungsi dengan memutarkan dua rotor yang saling mengunci di dalam ruang adunan yang tertutup. Bahan dimuatkan melalui ram atas, dimampatkan, digunting antara bilah pemutar dan dinding ruang, dan dihomogenkan secara beransur-ansur.

Kuasa yang terlibat adalah besar. Kneader pengeluaran yang mencampurkan sebatian getah berisi karbon hitam mungkin beroperasi pada tork melebihi 50,000 Nm pada aci pemutar. Beban itu terus melalui kotak gear. Kotak gear pada uli bukan unit ringan — ia adalah set gear heliks atau taji industri berat dengan gear besar yang dikeraskan — tetapi ia masih mempunyai had, dan had tersebut ditentukan oleh kualiti pelinciran, keadaan galas dan integriti pengedap.

Persekitaran terma menambah satu lagi lapisan tekanan. Kneader biasanya beroperasi pada suhu ruang antara 60°C dan 180°C bergantung kepada sebatian. Sesetengah proses menjadi lebih tinggi. Haba masuk ke dalam struktur mesin, menjejaskan bahan pengedap, dan mempercepatkan degradasi pelincir. Minyak kotak gear yang dinilai selama 5,000 jam pada 60°C mungkin merosot dalam 2,500 jam jika suhu ambien di sekeliling kotak gear secara konsisten 90°C.

Sistem pengedap adalah jambatan antara suhu tinggi, persekitaran proses yang tercemar dan sistem pemanduan yang bersih dan dilincirkan. Apabila ia berfungsi, anda tidak pernah memikirkannya. Apabila ia gagal, kotak gear mengikuti sejurus selepas itu.

Perkara yang Kami Ubah Selepas Pecahan

Mendapatkan penguli berjalan semula adalah langkah pertama. Memastikan ia tidak rosak dengan cara yang sama sekali lagi ialah langkah kedua. Kami membuat empat perubahan khusus pada pendekatan penyelenggaraan kami, tidak satu pun daripadanya memerlukan pelaburan yang besar.

Pemantauan Keadaan Minyak Daripada Pemantauan Tahap

Kami menambah pemeriksaan keadaan minyak yang mudah pada rutin penyelenggaraan mingguan. Ini melibatkan pengambilan sampel kecil dari titik saliran kotak gear dan melakukan pemeriksaan visual — warna, kejelasan, kehadiran zarah atau buih. Ia mengambil masa kira-kira lima minit. Kami juga menghantar sampel untuk analisis makmal setiap enam bulan. Ujian makmal berharga kira-kira €80 setiap sampel dan memberitahu kami kelikatan, tahap pencemaran dan keadaan pengoksidaan. Itu insurans murah terhadap pembinaan semula kotak gear €15,000.

Selang Penggantian Seal Dikurangkan untuk Keadaan Kami

Kami telah mengikuti selang standard pengilang selama 5,000 jam untuk penggantian kedap aci. Selepas pecahan, kami bercakap dengan pasukan perkhidmatan OEM dan mengetahui bahawa untuk sebatian dengan pemuatan pengisi tinggi — yang menerangkan kebanyakan perkara yang kami jalankan — mereka mengesyorkan mengurangkan ini kepada 3,000 jam. Kami mengemas kini jadual penyelenggaraan kami dengan sewajarnya. Meterai itu sendiri berharga sekitar €120 setiap satu. Menggantikannya secara proaktif adalah sebahagian kecil daripada kos kegagalan kotak gear yang disebabkan oleh pencemaran.

Arah Aliran Suhu pada Kotak Gear

Kami menambah cek termometer inframerah murah pada pusingan pengendali harian. Suhu permukaan kotak gear direkodkan setiap pagi. Garis asas kami dalam operasi biasa ialah 48–55°C. Jika suhu melebihi 65°C tanpa penjelasan yang jelas (seperti hari ambien yang luar biasa panas), itu mencetuskan penyiasatan sebelum ia menjadi gagal. Arah aliran mudah seperti ini menangkap masalah pelinciran lebih awal — pelincir yang merendahkan kehilangan kecekapan haba dan kotak gear berjalan lebih panas.

Stok Alat Ganti untuk Kneader

Salah satu perkara yang memanjangkan masa henti kami ialah menunggu pengedap aci tiba. Kami kini menyimpan satu set pengedap hujung pemutar, satu pengedap aci setiap pemutar, dan satu elemen gandingan motor pada rak. Jumlah nilai bahagian adalah di bawah €500. Bahagian mengambil ruang rak kecil. Tetapi jika mereka tersedia bermakna jika kegagalan yang sama berlaku esok, kami akan kembali dalam satu hari dan bukannya tiga.

Jadual Penyelenggaraan Pencegahan untuk Mesin Uli

Berdasarkan pengalaman dan perbualan kami dengan operator lain, jadual berikut mewakili garis asas praktikal untuk mengekalkan uli dalaman dalam penggunaan pengeluaran berterusan. Laraskan selang berdasarkan jenis kompaun, waktu operasi setiap hari dan keadaan persekitaran.

Bila Perlu Menghubungi Pakar Daripada Membaikinya Sendiri

Tidak setiap pembaikan uli berada dalam skop penyelenggaraan dalaman. Mengetahui di mana talian itu boleh menyelamatkan anda daripada memburukkan masalah.

Kerja dalaman biasanya sesuai untuk: penggantian pengedap yang prosedurnya didokumenkan, perubahan minyak dan pemantauan keadaan, penggantian elemen gandingan, diagnosis kerosakan elektrik dan pemeriksaan rotor asas dengan ruang terbuka.

Penglibatan pakar adalah dinasihatkan untuk: pembongkaran kotak gear dan pemeriksaan gear melebihi pensampelan minyak, penyingkiran rotor dan penggantian galas, pemeriksaan dinding ruang untuk haus atau retak, pengukuran penjajaran dan pembetulan selepas penggantian komponen utama, dan sebarang situasi di mana mod kegagalan tidak jelas selepas diagnosis menyeluruh di tapak.

Sesetengah pengeluar uli menawarkan kontrak perkhidmatan yang termasuk pemeriksaan pakar berkala. Ini boleh berbaloi dengan kos untuk mesin yang menjalankan tiga syif dalam pengeluaran berterusan, di mana masa henti yang tidak dirancang adalah sangat mahal. Untuk mesin yang menjalankan satu syif dengan tetingkap penyelenggaraan mingguan yang dirancang, program dalaman yang kukuh biasanya mencukupi.

Satu perkara yang perlu diberi perhatian: jika mesin anda kehabisan jaminan dan anda perlu memilih antara pembaikan dan penggantian utama, dapatkan penilaian yang sewajarnya sebelum membuat keputusan. Kneader yang diselenggara dengan baik boleh berjalan dengan pasti selama 20-30 tahun. Mesin yang telah diabaikan dan mempunyai masalah terkumpul dalam kotak gear, galas dan sistem rotor secara serentak mungkin memerlukan kos lebih tinggi untuk dibaiki daripada yang sepatutnya — tetapi penilaian itu perlu dibuat oleh seseorang yang benar-benar telah melihat mesin itu, bukan dianggarkan dari jauh.

Pengajaran Daripada Pecahan Kneader Kami — Diringkaskan

Menjalani proses pemecahan dan pembaikan tidak menyeronokkan, tetapi ia menghasilkan kejelasan tentang apa yang kami lakukan salah dan perkara yang perlu diubah. Jika terdapat versi pendek semua perkara di atas, ini ialah:

• Memeriksa paras minyak tidak sama dengan memeriksa keadaan minyak — kedua-duanya penting dan keadaan lebih penting
• Selang penggantian meterai daripada pengilang adalah untuk keadaan standard; sebatian agresif atau suhu tinggi memerlukan selang masa yang lebih pendek
• Arah aliran suhu menangkap masalah yang sedang berkembang sebelum ia menjadi kegagalan
• Menyimpan sedikit stok alat ganti kritikal mengurangkan masa henti secara mendadak apabila berlaku masalah
• Bertindak atas tanda amaran awal — bunyi bising, kenaikan suhu, kebocoran visual — sentiasa lebih murah daripada menunggu kerosakan lengkap

Kneader kini telah berjalan selama tujuh bulan sejak pembaikan tanpa sebarang masalah lagi. Perubahan penyelenggaraan yang kami buat tidak rumit atau mahal. Mereka hanya lebih teliti daripada apa yang kami lakukan sebelum ini — dan jika difikirkan semula, jurang antara "teliti" dan "mencukupi" adalah tempat masalah itu wujud selama ini.
