Aplikasi Mesin Penguli Getah dalam Pemprosesan Kompaun Kabel

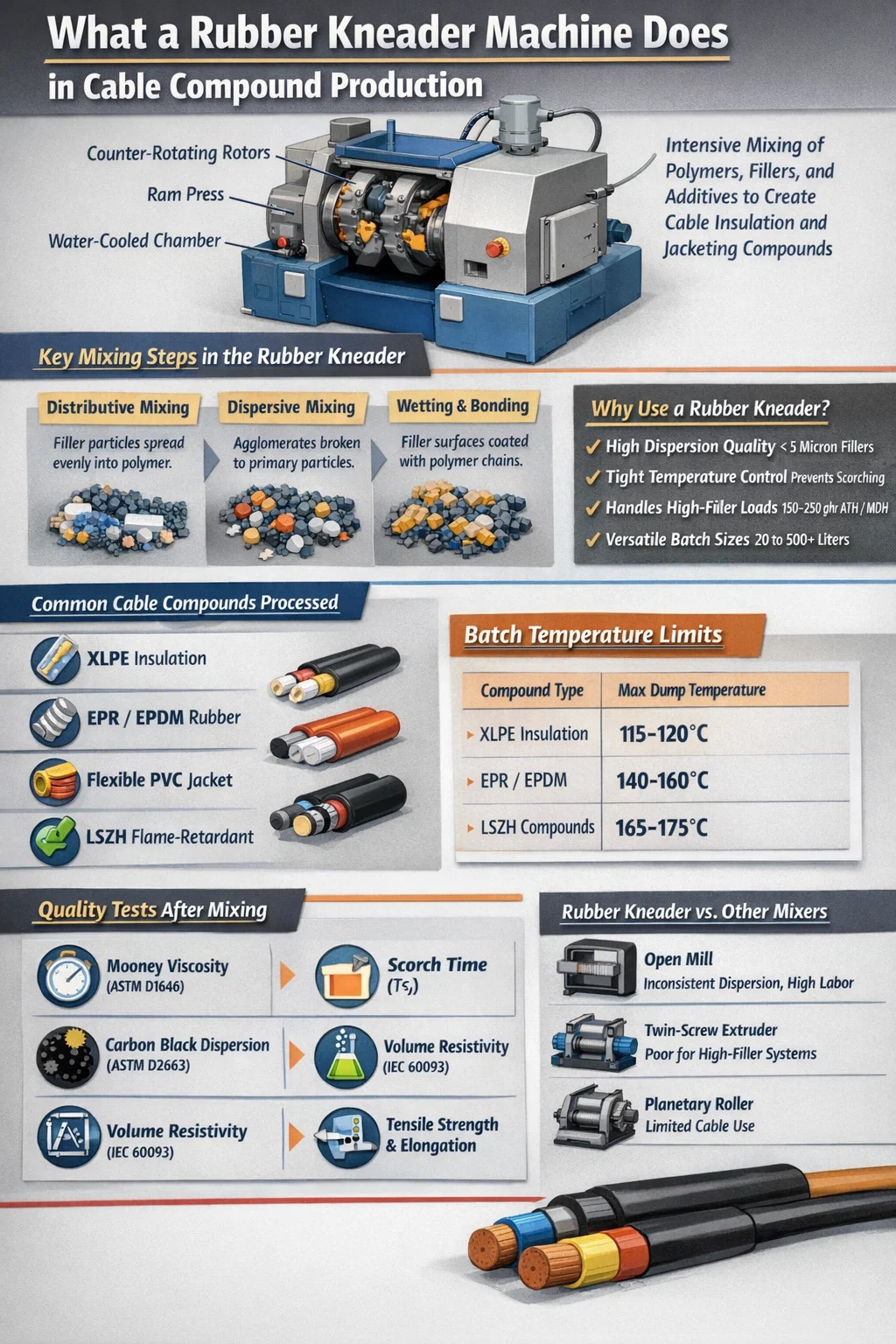

Apa a Penguli Getah Mesin Sebenarnya Berlaku dalam Pengeluaran Kompaun Kabel

Mesin penguli getah—juga dikenali sebagai pengadun dalaman atau uli serakan—ialah peralatan adunan teras yang digunakan untuk mengubah bahan asas getah mentah atau polimer kepada sebatian kabel siap sedia untuk penyemperitan. Dalam pembuatan kabel, kompaun mesti memenuhi keperluan elektrik, mekanikal dan haba yang ketat. Penguli getah mencapai ini dengan menggunakan tegasan ricih, mampatan dan haba yang kuat untuk menggabungkan elastomer, pengisi, pemplastis, antioksidan, kalis api dan agen pemvulkanan menjadi jisim yang seragam dan boleh diproses.

Jawapan langsung: mesin penguli getah amat diperlukan dalam pemprosesan kompaun kabel kerana tiada teknologi batch batch lain yang memberikan gabungan kualiti serakan, kawalan haba dan kapasiti pemprosesan yang sama untuk sistem elastomer kelikatan tinggi. Pencampuran kilang terbuka tidak boleh sepadan dengan persekitaran pencampuran yang tertutup dan terkawal. Pengadun berterusan skru berkembar tidak mempunyai fleksibiliti untuk pengeluaran jangka pendek, berbilang resipi tipikal kemudahan kompaun kabel.

Kompaun penebat kabel dan jaket biasanya mengandungi 15 hingga 30 bahan individu. Mendapatkan setiap bahan—terutamanya pengisi karbon hitam, silika dan kalis nyalaan—diserakkan ke paras zarah utama di bawah 5 mikron secara langsung menentukan sama ada kabel siap itu melepasi ujian kekuatan dielektrik, ujian penuaan dan piawaian perambatan nyalaan seperti IEC 60332 atau UL 1666. Penguli getah yang diperlukan untuk memecah geometri permukaan pemutar dan pemutar permukaan basah. dengan rantai polimer, tugas yang pendekatan pencampuran yang lebih mudah tidak dapat dicapai secara konsisten.

Jenis Kompaun Kabel Teras Diproses dengan Uli Getah

Pengeluar kabel bekerja dengan pelbagai jenis keluarga kompaun elastomer dan termoplastik-elastomer. Masing-masing meletakkan permintaan yang berbeza pada peralatan pencampuran, dan uli getah mengendalikan kesemuanya secara rutin.

XLPE dan Sebatian Penebat Berasaskan PE

Sebatian polietilena boleh pautan silang (XLPE) untuk kabel kuasa voltan sederhana dan tinggi memerlukan persekitaran pencampuran yang sangat bersih dan pengurusan suhu yang tepat. Agen pemautan silang peroksida mula mengurai melebihi 120°C, jadi penguli getah mesti mengekalkan suhu kelompok di bawah ambang ini semasa penyatuan. Sistem penguli sejukan air moden mencapai suhu permukaan pemutar yang stabil dalam ±3°C, menghalang hangus pramatang sambil masih mencapai penyebaran pengisi yang menyeluruh dalam kelompok antara 50 hingga 500 liter.

Sebatian Penebat EPR dan EPDM

Sebatian getah etilena-propilena (EPR) dan monomer etilena-propilena-diena (EPDM) digunakan secara meluas untuk kabel voltan sederhana (1 kV hingga 35 kV) dan kabel perlombongan kerana sifat elektriknya yang sangat baik dan rintangan ozon. Sebatian ini lazimnya mengandungi 60 hingga 100 bahagian setiap ratus getah (phr) tanah liat terkalsin atau silika terawat, menuntut kelajuan hujung rotor yang tinggi—selalunya 40 hingga 60 rpm—dan kitaran bancuhan lanjutan selama 8 hingga 14 minit setiap kelompok. Penguli getah dengan faktor isian 0.65 hingga 0.75 mengoptimumkan kerja ricih pada sistem pengisi tinggi yang kaku ini.

Kompaun PVC untuk Jaket Kabel Fleksibel

Walaupun PVC adalah termoplastik, sebatian jaket kabel PVC fleksibel yang mengandungi 40 hingga 80 phr pemplastis (biasanya DINP atau DIDP) berkelakuan reologi seperti getah semasa mencampurkan dan mendapat manfaat yang besar daripada pemprosesan pengadun dalaman. Penguli getah menggerutkan resin PVC dengan pemplastik dengan cepat dan seragam, menyerap penstabil, pengisi dan pigmen dalam satu laluan. Ini menghasilkan sebatian homogen dengan kekerasan Shore A yang konsisten—biasanya 60 hingga 80—yang penting untuk kabel yang mesti lulus ujian lentur sejuk pada -15°C atau lebih rendah.

Sebatian Getah Silikon untuk Kabel Suhu Tinggi

Kabel getah silikon dinilai untuk operasi berterusan pada 150°C hingga 200°C berfungsi untuk aplikasi pemanasan automotif, aeroangkasa dan industri. Getah polidimetilsiloksana yang dikompaun dengan silika berwasap (biasanya 25 hingga 45 jam) dan ejen pengganding silane menuntut tindakan mencampurkan yang lembut lagi teliti bagi penguli getah. Pencampuran berlebihan silikon memutuskan rantai polimer dan mengurangkan kelikatan kompaun secara tidak dapat dipulihkan, jadi mesin penguli yang digunakan untuk silikon diprogramkan dengan masa kitaran yang dikawal ketat dan kelajuan rotor yang lebih rendah 15 hingga 30 rpm.

Sebatian Kalis Api (FR) dan Sifar Halogen (LSZH) Asap Rendah

Sebatian kabel LSZH—wajib dalam pemasangan kereta api, metro, pembinaan kapal dan bangunan awam di bawah piawaian seperti EN 50399 dan IEC 60332-3—mengandungi 150 hingga 250 jam kalis api mineral seperti aluminium trihidrat (ATH) atau magnesium hidroksida (MDH). Beban pengisi ultra-tinggi ini menolak had mana-mana peralatan pencampuran. Penguli getah adalah satu-satunya pengadun kelompok yang mampu menggabungkan tahap pengisi ini ke dalam matriks elastomer EVA, EBA atau poliolefin sambil mengekalkan reologi kompaun yang boleh diterima. Reka bentuk pemutar dengan geometri tangen atau intermeshing dipilih khusus untuk aplikasi ini, dengan masa kitaran 10 hingga 18 minit dan suhu kelompok dipegang dengan teliti di bawah 170°C untuk mengelakkan dehidrasi ATH.

Bagaimana Mesin Uli Getah Mengendalikan Formulasi Kabel Pengisi Tinggi

Satu-satunya cabaran teknikal terbesar dalam pemprosesan kompaun kabel ialah menggabungkan jumlah pengisi pepejal yang tinggi—karbon hitam untuk lapisan semikonduktif, ATH/MDH untuk kalis nyalaan, tanah liat untuk penebat EPR—tanpa menghasilkan aglomerat yang tersebar dengan buruk atau merendahkan matriks polimer. Penguli getah menangani ini melalui tiga mekanisme berurutan:

1. Pencampuran pengedaran: Rotor berputar balas membahagi dan menggabungkan semula bahan kelompok berulang kali, menyebarkan zarah pengisi ke seluruh isipadu polimer. Ini berlaku terutamanya dalam 2 hingga 4 minit pertama kitaran pencampuran apabila pengisi masih diaglomerasi.
2. Pencampuran penyebaran: Apabila kelajuan pemutar meningkat atau tekanan ram menjatuhkan bahan ke dalam celah pemutar, tegasan ricih yang melebihi kekuatan kohesi aglomerat pengisi memecahkannya. Ini adalah fasa kritikal untuk mencapai penyebaran gred dielektrik dalam sebatian penebat.
3. Kimia pembasahan dan permukaan: Pencampuran berterusan memacu rantai polimer ke permukaan pengisi yang baru terdedah, menstabilkan serakan dan menghalang penggumpalan semula semasa pemprosesan berikutnya. Ejen gandingan ditambah semasa mencampurkan pengisi ikatan secara kimia kepada polimer, meningkatkan prestasi mekanikal dan elektrik kompaun secara kekal.

Untuk sebatian LSZH biasa yang mengandungi 200 phr MDH dalam matriks EBA, penguli getah mesti menyampaikan tenaga campuran tertentu 0.10 hingga 0.18 kWj/kg untuk mencapai penyebaran sasaran. Sistem kawalan penguli moden menjejaki input tenaga dalam masa nyata dan menggunakannya sebagai kriteria titik akhir utama—jauh lebih dipercayai daripada masa sahaja.

Kawalan Suhu dalam Operasi Kneader Getah untuk Sebatian Kabel

Suhu ialah parameter yang paling kerap menyebabkan kegagalan kompaun kabel. Terlalu rendah, dan pengisi tidak tersebar; terlalu tinggi, dan hangus, degradasi polimer, atau dehidrasi pengisi memusnahkan kumpulan. Sistem pengurusan suhu penguli getah mesti mengendalikan kedua-dua haba yang dihasilkan oleh kerja mekanikal dan haba yang mesti dikeluarkan untuk melindungi bahan sensitif.

Mesin penguli getah moden mencapai tingkap suhu ketat ini melalui kawalan suhu berbilang zon: dinding ruang bancuhan, aci pemutar dan ram dikawal suhu secara bebas menggunakan air atau minyak yang beredar. Inframerah atau termokopel sentuhan yang diletakkan pada berbilang titik dalam ruang memberikan data masa nyata PLC untuk melaraskan kadar aliran penyejukan atau kelajuan pemutar secara automatik.

Pemilihan Geometri Pemutar untuk Campuran Kompaun Kabel

Pemutar adalah nadi kepada mana-mana mesin penguli getah, dan pilihan geometri pemutar sangat mempengaruhi kualiti kompaun dalam aplikasi kabel. Tiga keluarga rotor utama digunakan:

Pemutar Tangential (Bukan Intermeshing)

Pemutar tangensial berputar dalam arah yang bertentangan tanpa sayap pemutar melalui isipadu sapuan satu sama lain. Konfigurasi ini menyediakan volum bebas yang lebih besar—faktor isian sehingga 0.80—dan mengendalikan sebatian pengisi tinggi yang sangat kaku tanpa puncak tork yang berlebihan. Untuk sebatian LSZH dengan pengisi mineral 200 phr, pemutar tangen biasanya lebih disukai. Reka bentuk tangen 2 sayap dan 4 sayap klasik kekal sebagai standard dalam loji kabel di seluruh dunia, dengan geometri 4 sayap menawarkan penggabungan pengisi serbuk yang lebih pantas.

Pemutar Intermeshing

Rotor intermeshing melepasi zon satu sama lain, mewujudkan jurang rotor yang lebih ketat dan menjana tegasan ricih yang lebih tinggi. Ini menjadikannya sangat baik untuk tugas pencampuran penyebaran—memecahkan aglomerat hitam karbon dalam sebatian kabel semikonduktif, contohnya, yang mencapai permukaan licin, bebas lompang pada lapisan tersemperit adalah penting untuk prestasi kabel voltan tinggi. Rotor intermeshing juga cenderung untuk berjalan lebih sejuk kerana mereka menukar bahan antara rotor dengan lebih cekap, meningkatkan pemindahan haba. Walau bagaimanapun, ia kurang sesuai untuk formulasi LSZH pengisi ultra-tinggi kerana had tork.

PES (Polyethylene Silicone) dan Profil Rotor Pakar

Untuk pemprosesan kompaun kabel silikon, profil rotor ricih rendah khusus dengan kelegaan yang lebih besar menghalang degradasi mekanikal yang merosakkan gusi silikon. Sesetengah pengeluar menawarkan sistem pemutar modular yang membenarkan satu uli getah dikonfigurasikan semula antara jenis pemutar apabila campuran produk berubah—kelebihan operasi yang ketara dalam loji kabel yang menghasilkan berbilang keluarga kompaun pada peralatan yang sama.

Reka Bentuk Kitaran Campuran dan Parameter Proses untuk Sebatian Kabel

Kitaran pencampuran untuk sebatian kabel dalam penguli getah bukanlah operasi "tambah segalanya dan campurkan" yang mudah. Urutan dan masa penambahan bahan secara langsung menentukan kualiti penyebaran dan keselamatan hangus. Kitaran yang direka dengan baik untuk sebatian penebat EPR voltan sederhana biasanya mengikut struktur ini:

1. Peringkat 1 – Pengunyahan polimer (0–2 min): Bale EPR atau EPDM dimuatkan dan ram diturunkan. Rotor berjalan pada 30–40 rpm untuk melembutkan dan memecahkan polimer, mengurangkan kelikatan awal dan menyediakan matriks untuk menerima pengisi. Suhu kelompok biasanya mencapai 80–100°C.
2. Peringkat 2 – Penggabungan pengisi (2–7 min): Tanah liat terkalsin, silika dan karbon hitam (untuk gred semikonduktif) ditambah secara berperingkat atau sekali gus bergantung pada isipadu pengisi. Tekanan ram dinaikkan kepada 3–5 bar untuk memaksa pengisi masuk ke dalam polimer yang dilembutkan. Kelajuan pemutar boleh meningkat kepada 50–60 rpm semasa fasa ini. Suhu meningkat kepada 120–140°C daripada geseran.
3. Peringkat 3 – Penambahan minyak dan plasticizer (7–9 min): Minyak parafin atau naphthenic dan pemplastik disuntik melalui sistem dos cecair. Ini merendahkan kelikatan kompaun dan mengedarkan bahan tambahan ke seluruh matriks pengisi-polimer.
4. Peringkat 4 – Sapuan penyejukan (9–11 min): Kelajuan pemutar dikurangkan, aliran air penyejuk dimaksimumkan, dan suhu kelompok dibawa ke bawah 110°C sebelum kuratif ditambah.
5. Peringkat 5 – Penambahan kuratif dan homogenisasi akhir (11–14 min): Sistem penawar sulfur atau peroksida, pemecut dan antioksidan ditambah dan diadun masuk. Titik akhir ditentukan oleh input tenaga khusus yang mencapai nilai sasaran, biasanya 0.12–0.16 kWj/kg untuk jenis kompaun ini. Kumpulan itu kemudiannya dibuang ke kilang pelepasan atau penghantar di bawah.

Pendekatan berperingkat ini menghalang hangus, memastikan pengedaran sekata setiap ramuan dan menghasilkan sebatian dengan kelikatan Mooney (ML 1 4 pada 100°C) secara konsisten dalam ±3 unit spesifikasi Mooney—tahap ketekalan kelompok ke kelompok yang tidak dapat dicapai oleh pencampuran kilang terbuka.

Parameter Kawalan Kualiti Diukur Selepas Pemprosesan Penguli Getah

Setiap kelompok yang meninggalkan penguli getah mesti disahkan sebelum ia bergerak ke penyemperitan. Kawalan kualiti kompaun kabel melibatkan kedua-dua ujian reologi dan elektrik.

• Kelikatan Mooney (ASTM D1646): Mengukur kelakuan aliran kompaun. Kelikatan luar spesifikasi menyebabkan ketidakstabilan dimensi penyemperitan. Tetingkap spesifikasi biasa: ±5 unit Mooney di sekitar nilai sasaran.
• Masa Hangus (Ts2, ASTM D2084): Mengesahkan bahawa tiada pemvulkanan pramatang berlaku semasa mencampurkan uli. Untuk sebatian EPR, Ts2 biasanya mesti melebihi 8 minit pada 135°C untuk membolehkan pemprosesan penyemperitan yang selamat.
• Rintangan Isipadu (IEC 60093): Untuk sebatian penebat, kerintangan isipadu mesti melebihi 10¹³ Ω·cm pada suhu bilik. Untuk sebatian semikonduktif, ia mestilah dalam julat 1–500 Ω·cm. Kualiti serakan daripada uli adalah pembolehubah dominan yang mengawal nilai ini.
• Penyerakan Karbon Hitam (ASTM D2663): Mikroskopi optik atau mikroskop elektron pengimbasan sampel mikrotom mengadarkan serakan pada skala 1–5. Gred 4 atau lebih baik (kurang daripada 5% aglomerat tidak berserakan melebihi 10 μm) biasanya diperlukan untuk penebat kabel voltan sederhana.
• Ketumpatan dan Kandungan Pengisi: Mengesahkan bahawa pengisi telah digabungkan sepenuhnya semasa mencampurkan uli. Sisihan ketumpatan yang ketara daripada spesifikasi menunjukkan ralat pencampuran atau pemuatan bahan yang tidak lengkap.
• Kekuatan Tegangan dan Pemanjangan pada Pecah (IEC 60811-1): Diukur pada plak ujian sembuh. Nilai tegangan yang kecil menunjukkan interaksi pengisi polimer yang lemah akibat penyebaran uli yang tidak mencukupi.

Kapasiti Mesin Penguli Getah dan Pemilihan Skala untuk Loji Kabel

Mesin penguli getah untuk pemprosesan kompaun kabel boleh didapati dalam pelbagai kapasiti, daripada unit makmal 0.5 liter kepada mesin pengeluaran 650 liter atau lebih. Memilih saiz mesin yang betul memerlukan pengimbangan saiz kelompok, masa kitaran, kadar penggunaan talian penyemperitan hiliran dan strategi pengurusan inventori.

Loji kabel yang menjalankan dua penyemperit 90mm untuk kabel EPR voltan sederhana pada output gabungan 600 kg/jam akan memerlukan kira-kira 10 kelompok sejam daripada penguli 75 liter yang menghasilkan kelompok 60 kg setiap kitaran 6 minit, atau 3 kelompok sejam daripada 200 liter setiap 130 kg menghasilkan 1kg penguli setiap minit. Penguli yang lebih besar biasanya menang atas kecekapan tenaga per kilogram bercampur, tetapi unit yang lebih kecil menawarkan penukaran resipi yang lebih pantas untuk tumbuhan dengan kepelbagaian produk yang tinggi.

Automasi dan Kawalan Proses dalam Sistem Kneader Getah Moden

Mesin penguli getah hari ini jauh daripada pengadun batch yang dikawal secara manual dua dekad yang lalu. Talian penguli automatik sepenuhnya untuk pengeluaran kompaun kabel menyepadukan beberapa lapisan kawalan dan pengurusan data yang secara langsung meningkatkan konsistensi kompaun dan mengurangkan sisa.

Sistem Dos Ramuan Gravimetrik

Corong timbang automatik dan pam dos cecair menyuapkan penguli getah dengan setiap ramuan dalam lingkungan ±0.1% daripada berat sasaran. Ini menghapuskan sumber terbesar variasi kelompok ke kelompok dalam operasi pencampuran manual. Untuk sebatian kabel di mana pemuatan karbon hitam mesti dipegang pada ±0.5 phr untuk mengekalkan kerintangan isipadu yang konsisten dalam lapisan semikonduktif, ketepatan ini bukan pilihan—ia adalah penting.

Kawalan Titik Akhir Pencampuran Berasaskan Tenaga

Daripada menjalankan setiap kelompok untuk masa yang tetap, sistem kawalan penguli moden mengira tenaga khusus terkumpul (kWj/kg) dalam masa nyata dan membuang kumpulan apabila tenaga sasaran dicapai—tidak kira sama ada ia mengambil masa 10 minit atau 14 minit pada hari tertentu. Pendekatan ini mengimbangi secara automatik untuk suhu ambien, variasi kelikatan bahan mentah dan haus rotor, memberikan serakan yang lebih konsisten daripada kawalan berasaskan masa sahaja. Kajian dalam tetapan industri telah menunjukkan bahawa kawalan titik akhir tenaga mengurangkan penyebaran kelikatan Mooney sebanyak 30–50% berbanding kitaran pencampuran masa tetap.

Pengurusan Resipi dan Kebolehkesanan

Sistem SCADA atau MES bersepadu menyimpan ratusan resipi kompaun dan log semua parameter proses—profil suhu, kelajuan pemutar, input tenaga, suhu pembuangan, berat kelompok—untuk setiap kelompok yang dihasilkan. Kebolehkesanan kelompok ini adalah wajib bagi pengeluar kabel yang membekalkan kabel kuasa gred utiliti, di mana makmal ujian memerlukan dokumentasi proses lengkap bersama laporan ujian kabel yang telah siap.

Penyepaduan Pengekstrakan Habuk dan Asap

Karbon hitam, MDH, ATH dan habuk silika menimbulkan risiko kesihatan pekerjaan dan letupan yang serius. Pemasangan penguli getah untuk pemprosesan kompaun kabel menyepadukan pengekstrakan vakum atas ram, pengumpulan habuk peringkat corong dan sistem pengudaraan ruang untuk memastikan kualiti udara tempat kerja dalam had pendedahan yang dibenarkan. Ini adalah kawasan di mana sifat tertutup uli telah memberikan kelebihan berbanding pencampuran kilang terbuka dari perspektif pembendungan habuk.

Masalah Pemprosesan Biasa dalam Pengadunan Kneader Kompaun Kabel dan Cara Menyelesaikannya

Walaupun dengan peralatan yang diselenggara dengan baik dan kawalan automatik, pemprosesan uli getah bagi sebatian kabel menghadapi masalah yang berulang. Memahami punca utama membolehkan jurutera proses menanganinya secara sistematik.

Melecur Semasa Mencampur

Pemvulkanan pramatang di dalam uli adalah kecacatan pencampuran yang paling mahal—seluruh kumpulan kompaun mesti dibuang dan ruang dibersihkan, kehilangan kedua-dua bahan dan masa pengeluaran. Hangus paling kerap berpunca daripada penambahan kuratif yang tertunda (penambahan kuratif semasa kompaun terlalu panas), kegagalan sistem penyejukan, atau kelajuan rotor yang berlebihan semasa peringkat penggabungan kuratif. Pencegahan: menguatkuasakan kawalan pintu pagar suhu yang ketat (suhu longgokan masterbatch di bawah 100°C sebelum penambahan kuratif), sahkan suhu air penyejuk dan kadar aliran semasa permulaan syif, dan audit penentukuran sensor suhu penguli getah setiap suku tahun.

Penyerakan Karbon Hitam Lemah dalam Sebatian Semikonduktif

Lapisan kabel semikonduktif mesti mempunyai karbon hitam yang licin dan tersebar dengan baik untuk mengelakkan kepekatan tegasan elektrik pada skrin konduktor atau antara muka skrin penebat, yang menyebabkan kegagalan kabel pramatang di bawah voltan tinggi. Penyerakan yang lemah dalam pengali berpunca daripada input tenaga yang tidak mencukupi, faktor isian yang salah atau penggunaan gred karbon hitam dengan struktur yang terlalu tinggi (penyerapan DBP yang tinggi). Penyelesaian termasuk meningkatkan input tenaga khusus, mengesahkan faktor isian berada dalam lingkungan 0.65–0.75, dan menilai gred karbon hitam berstruktur rendah jika serakan masih tidak mencukupi.

Kelikatan Kelompok Tidak Konsisten

Variasi kelikatan Mooney batch-to-batch melebihi ±5 unit menyebabkan ketidakstabilan penyemperitan—perubahan dimensi dalam penebat kabel, kecacatan permukaan kulit jerung, atau ayunan tekanan mati. Punca punca termasuk variasi kelikatan bahan mentah (getah asli dan nombor EPDM Mooney berbeza antara lot bale), penyerapan minyak yang tidak lengkap, atau haus rotor meningkatkan kelegaan berkesan dari semasa ke semasa. Alamat dengan mengetatkan had pemeriksaan masuk bahan mentah, mengesahkan penentukuran pam dos minyak, dan menjadualkan ukuran haus pemutar uli getah setiap 3,000 waktu operasi.

Pengisi Agglomerates Bertahan Campuran dalam Sebatian LSZH

Dengan pengisi mineral 200 phr, zarah ATH atau MDH boleh membentuk aglomerat padu yang menentang penyebaran, terutamanya jika pengisi telah menyerap lembapan. Pra-pengeringan ATH atau MDH pada 80°C selama 4–8 jam sebelum pemuatan uli mengurangkan pembentukan aglomerat dan boleh meningkatkan kerintangan isipadu sebatian LSZH siap dengan satu susunan magnitud. Sebagai alternatif, meningkatkan tekanan ram semasa penggabungan pengisi—daripada 3 bar kepada 5–6 bar—meningkatkan tegasan ricih mampatan pada aglomerat dan mempercepatkan serakan.

Kecekapan Tenaga dan Pertimbangan Alam Sekitar dalam Operasi Kneader Getah

Mesin penguli getah adalah peralatan intensif tenaga. Kneader 250 liter dengan motor pemacu utama 500 kW boleh menggunakan 0.12–0.20 kWj tenaga elektrik bagi setiap kilogram kompaun yang dihasilkan, bergantung kepada kelikatan kompaun dan masa kitaran. Untuk kemudahan kompaun kabel yang menghasilkan 5,000 tan setahun, ini diterjemahkan kepada 600,000 hingga 1,000,000 kWj setiap tahun—kos elektrik yang ketara dan jejak karbon.

Beberapa strategi mengurangkan penggunaan tenaga penguli tanpa menjejaskan kualiti kompaun:

• Motor pemacu kelajuan berubah (VSD): Gantikan pemacu utama berkelajuan tetap dengan sistem VSD yang membolehkan kelajuan rotor mengikut lengkung proses dengan tepat. Pengubahsuaian VSD biasanya mengurangkan penggunaan elektrik penguli sebanyak 15-25%.
• Faktor pengisian yang dioptimumkan: Berlari di bawah 0.60 faktor isian membazir tenaga kerana bahan tergelincir di sekeliling pemutar tanpa menghasilkan ricih yang produktif. Mengoptimumkan berat kelompok kepada julat 0.70–0.75 mengurangkan tenaga sekilogram bercampur sebanyak 10–15%.
• Pemulihan haba daripada air penyejuk: Air penyejuk yang meninggalkan ruang penguli pada suhu 40–60°C membawa tenaga haba yang ketara yang boleh dipulihkan melalui penukar haba ke kawasan penyimpanan bahan pra-panas atau menyediakan pemanasan ruang pada musim sejuk.
• Menghapuskan pengilangan semula masterbatch yang tidak perlu: Beberapa proses kompaun kabel termasuk langkah mengisar semula kilang terbuka yang berasingan selepas penguli. Kitaran pencampuran kejuruteraan untuk menghapuskan langkah ini—dengan mencapai serakan sasaran dalam pengadun sahaja—menghapuskan penggunaan tenaga dan kos buruh.

Dari sudut pelepasan, sebatian kabel yang mengandungi bahan kalis api halogen membebaskan asap semasa pencampuran suhu tinggi. Pemprosesan kompaun LSZH tidak mengemukakan isu ini, dan pertumbuhan kabel LSZH dalam projek infrastruktur di seluruh dunia secara beransur-ansur mengurangkan volum kompaun halogen yang diproses melalui peralatan penguli getah di seluruh dunia.

Keperluan Penyelenggaraan untuk Mesin Penguli Getah dalam Perkhidmatan Kompaun Kabel

Pemprosesan kompaun kabel amat menuntut komponen mekanikal penguli getah kerana sifat pengisi mineral yang kasar, tekanan isian tinggi yang diperlukan, dan jadual operasi berterusan yang tipikal bagi pembuatan kabel. Program penyelenggaraan berstruktur adalah penting untuk mengelakkan masa henti yang tidak dirancang.

• Pengukuran kelegaan hujung rotor: Setiap 1,000–1,500 jam operasi, atau apabila kualiti serakan mula menurun, ukur kelegaan antara hujung rotor dan dinding ruang. Kelegaan baru biasa ialah 1–3 mm; kelegaan melebihi 6–8 mm menunjukkan haus rotor yang memerlukan pembinaan semula atau penggantian. Rotor haus mengurangkan keamatan ricih dan merendahkan kualiti serakan yang boleh diramalkan.
• Pemeriksaan meterai ram: Pengedap ram menghalang kompaun daripada keluar dari ruang adunan di bawah tekanan ram. Kegagalan pengedap menyebabkan pencemaran kompaun sistem hidraulik dan potensi bahaya keselamatan. Periksa meterai setiap 500 jam; ganti mengikut jadual berdasarkan masa setiap 2,000–3,000 jam tanpa mengira keadaan yang ketara.
• Pembersihan litar penyejukan: Skala mineral dan kekotoran biologi dalam litar air penyejuk mengurangkan kecekapan pemindahan haba, menyebabkan suhu kelompok hanyut ke atas. Siram dan nyahkerak litar penyejukan setiap 6 bulan, dan rawat air penyejuk dengan biosid dan perencat skala secara berterusan.
• Kedap pintu pelepasan dan mekanisme penguncian: Pintu jatuh di bahagian bawah ruang pembancuh mesti dikedap sepenuhnya semasa mencampurkan untuk mengekalkan tekanan ram dan mengelakkan kebocoran kompaun. Periksa pin pengunci dan pengedap setiap 200 jam dalam perkhidmatan LSZH pengisi tinggi.
• Analisis minyak kotak gear: Hantar sampel minyak pelincir kotak gear untuk analisis makmal setiap 1,000 jam. Kiraan zarah besi atau kuprum yang tinggi menunjukkan kehausan galas atau gear dan membenarkan campur tangan sebelum kegagalan kotak gear yang membawa bencana—yang boleh menyebabkan penguli besar tidak berfungsi selama 4-8 minggu sementara alat ganti diperoleh.

Loji kompaun kabel biasanya menganggarkan 3–5% daripada harga pembelian penguli getah setiap tahun untuk penyelenggaraan yang dirancang , dengan sebahagian besar kos ini dikaitkan dengan pengubahsuaian rotor (permukaan haus yang menghadapi keras dengan tungsten karbida atau salutan serupa) dan penggantian pengedap.

Membandingkan Penguli Getah dengan Teknologi Campuran Alternatif untuk Sebatian Kabel

Pengeluar kompaun kabel kadangkala menilai alternatif kepada mesin penguli getah. Memahami di mana alternatif berjaya dan di mana ia gagal menjelaskan mengapa penguli kekal dominan dalam aplikasi ini.

Kesimpulan praktikal daripada perbandingan ini: dalam pembuatan kompaun kabel, penguli getah digabungkan dengan kepingan kilang terbuka hiliran untuk 80–90% daripada senario pengeluaran. Kneader menyediakan penyebaran yang unggul; kilang terbuka menyediakan bentuk kepingan yang diperlukan oleh sistem penyusuan penyemperit. Ini adalah teknologi pelengkap, bukan teknologi yang bersaing.

Trend Membentuk Penggunaan Kneader Getah dalam Pemprosesan Kompaun Kabel

Beberapa trend peringkat industri mempengaruhi cara pengeluar kabel menentukan, mengendalikan dan mengoptimumkan peralatan penguli getah hari ini dan dalam masa terdekat.

Pertumbuhan Permintaan Kabel LSZH

Peraturan bangunan dan pembinaan di Eropah, Timur Tengah dan Asia Pasifik secara progresif mewajibkan kabel LSZH dalam infrastruktur awam. Pasaran kabel LSZH global berkembang pada kadar 7–10% setiap tahun di beberapa wilayah. Bagi pengeluar penguli getah, ini bermakna permintaan yang semakin meningkat untuk mesin tork tinggi yang mampu memproses sebatian pengisi mineral 200 phr—aplikasi yang menuntut secara teknikal yang mengutamakan peralatan premium yang direka khas berbanding alternatif kos rendah.

Sebatian Kabel Kenderaan Elektrik

Kabel pengecas EV dan kabel abah-abah kenderaan voltan tinggi memerlukan sebatian yang menggabungkan kelenturan tinggi (untuk lenturan berulang), rintangan haba (125°C atau lebih tinggi), dan rintangan kimia kepada cecair automotif. Getah silikon dan sebatian poliolefin berkait silang yang diproses pada penguli getah melayani pasaran ini. Apabila pengeluaran EV berskala global, permintaan kompaun untuk kabel khusus ini berkembang dengan pesat, menarik kapasiti uli tambahan ke dalam perkhidmatan.

Pengoptimuman Proses Digital dan Pencampuran Berbantukan AI

Beberapa kemudahan kompaun kabel yang berpandangan ke hadapan sedang melaksanakan model pembelajaran mesin yang meramalkan kelikatan Mooney kelompok dalam masa nyata daripada tork uli dan data suhu, membolehkan sistem kawalan melaraskan kelajuan pemutar atau memanjangkan kitaran pencampuran sebelum lambakan—dan bukannya menemui kelikatan luar spesifikasi semasa ujian pasca kelompok. Pengguna awal sistem ini melaporkan peningkatan hasil lulus pertama sebanyak 2–4 mata peratusan dan pengurangan kadar sekerap kompaun sebanyak 30–40%.

Tekanan Kemampanan pada Pembentukan Kompaun

Tekanan yang semakin meningkat untuk menghapuskan bahan terlarang—pemlastik tertentu, penstabil berasaskan plumbum dalam PVC, kalis api berhalogen—mendorong perumusan semula sebatian kabel. Formulasi baharu selalunya berkelakuan berbeza dalam pengali getah daripada sebatian yang digantikannya: kelikatan cair yang lebih tinggi, interaksi pengisi-polimer yang berbeza, kitaran pencampuran yang lebih lama. Pembangun kompaun kabel mesti mengesahkan semula kitaran pencampuran uli apabila formulasi berubah, menambah beban kerja kejuruteraan proses tetapi juga mewujudkan peluang untuk mengoptimumkan penggunaan tenaga dan masa kitaran kelompok secara serentak.
