Struktur Uli Getah: Komponen Utama Diterangkan

Apa Itu Penguli Getah dan Bagaimana Ia Disusun

A penguli getah — juga dirujuk sebagai pengadun dalaman atau uli jenis banbury — ialah mesin pembancuh berintensiti tinggi tertutup yang digunakan untuk menggabungkan getah mentah dengan bahan tambahan seperti karbon hitam, sulfur, pemecut, pemplastik dan minyak pemprosesan. Tidak seperti kilang terbuka, penguli getah melakukan pencampuran di dalam ruang tertutup, yang secara mendadak mengurangkan kehilangan bahan, meningkatkan keseragaman serakan dan membenarkan pemprosesan sebatian sensitif suhu.

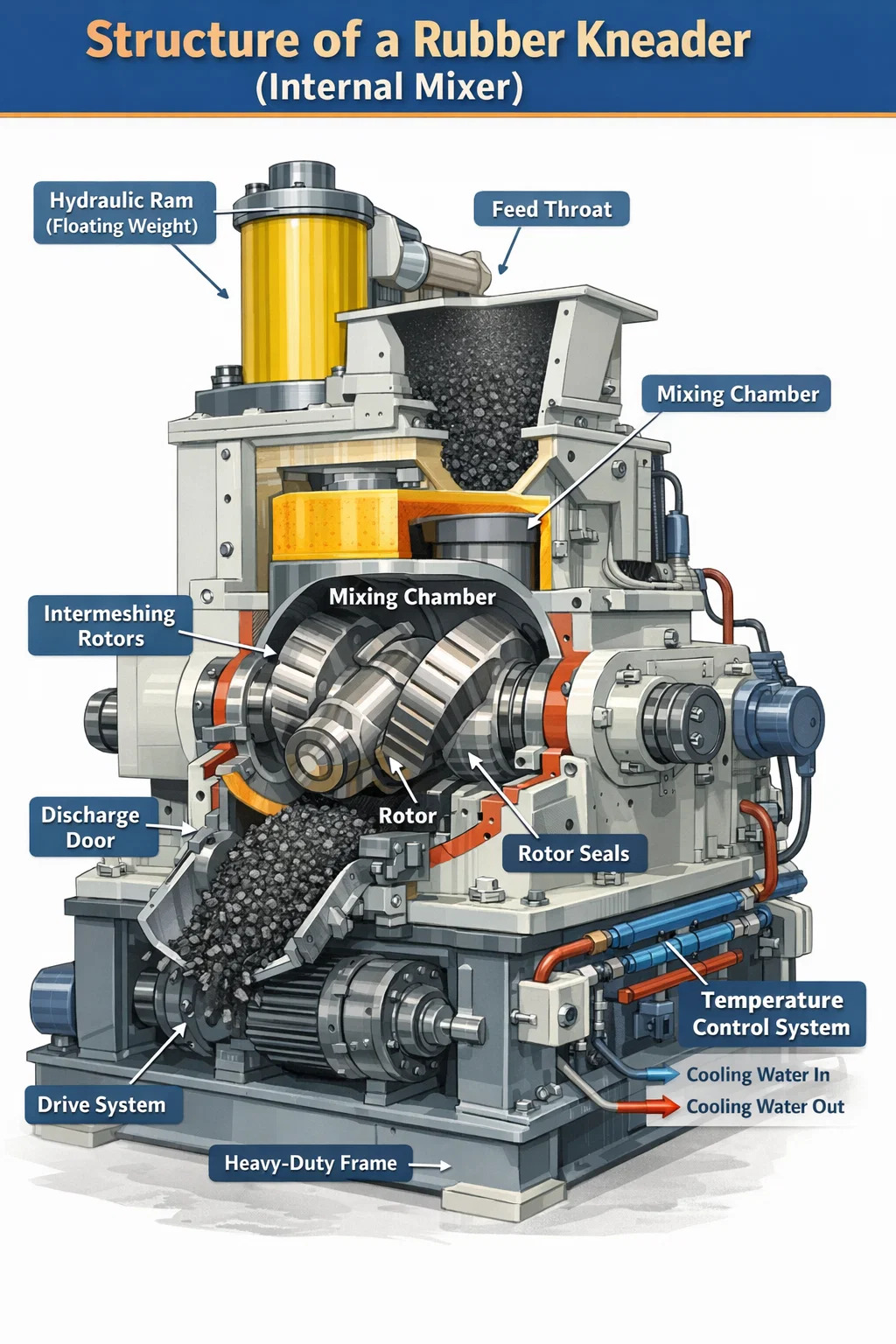

Struktur teras penguli getah terdiri daripada enam sistem utama: ruang pencampuran, rotor, ram hidraulik (berat terapung), mekanisme pintu pelepasan, sistem kawalan suhu, dan sistem pemacu. Masing-masing memainkan peranan mekanikal yang berbeza, dan memahami cara mereka berinteraksi mendedahkan mengapa penguli dalaman telah menjadi standard industri untuk pengkompaunan getah dalam pembuatan tayar, pengedap, gasket, hos dan barangan getah teknikal.

Badan mesin itu sendiri biasanya dibina daripada keluli tuang berkekuatan tinggi atau plat keluli fabrikasi, dengan permukaan dalaman dikeraskan atau dilapisi dengan aloi tahan haus untuk menahan daya mekanikal yang besar yang dihasilkan semasa mencampurkan — selalunya melebihi 500 kN dalam mesin berkapasiti besar.

The Mixing Chamber: The Heart of the Rubber Kneader

Ruang pencampuran adalah ruang tertutup di mana semua pengkompaunan berlaku. Ia adalah rongga berbentuk angka lapan yang dimesin dengan had terima yang sangat ketat, direka untuk menempatkan dua rotor berputar balas. Profil dalaman ruang tidak bulat — dindingnya berkontur untuk melengkapkan geometri pemutar, memastikan jisim getah terus dilipat, digunting dan didedahkan semula pada permukaan pemutar.

Isipadu ruang adalah salah satu spesifikasi utama yang digunakan untuk mengklasifikasikan penguli getah. Mesin skala makmal mungkin mempunyai isipadu ruang sekecil 0.3 liter, manakala pembancuh dalaman gred pengeluaran yang digunakan di kilang tayar boleh melebihi 650 liter. Saiz industri biasa berjulat dari 20L hingga 270L, dengan faktor isian (nisbah berat cas getah kepada isipadu ruang) biasanya ditetapkan antara 0.6 dan 0.75.

Dinding ruang menggabungkan rangkaian yang luas saluran penyejukan dan pemanasan dalaman . Dalam penguli getah moden, saluran ini digerudi terus melalui badan ruang dan disambungkan kepada sistem kawalan suhu gelung tertutup. Pengurusan haba yang tepat adalah kritikal — kelikatan getah, kecekapan serakan dan kualiti kompaun semuanya bergantung pada mengekalkan suhu kelompok dalam tetingkap yang ditetapkan, selalunya antara 70°C dan 160°C bergantung pada perumusan.

Ruang itu terbahagi kepada dua bahagian - bahagian atas badan dan bahagian bawah badan - diikat bersama. Bahagian bawah mengandungi engsel pintu pelepasan. Pembinaan berpecah ini membolehkan akses untuk pemeriksaan, pembersihan dan penggantian pelapik. Pelapik ruang yang diperbuat daripada keluli yang dikeraskan (biasanya dengan nilai kekerasan permukaan 58–62 HRC) melindungi badan ruang struktur daripada sebatian getah yang melelas dan boleh diganti secara bebas tanpa membongkar keseluruhan mesin.

Rotor: Komponen Penentu Reka Bentuk Penguli Getah

Rotor ialah elemen mekanikal yang sebenarnya melakukan kerja-kerja mencampurkan di dalam ruang. Dalam penguli getah, dua rotor berputar dalam arah yang bertentangan pada nisbah kelajuan tetap , biasanya 1:1.1 atau 1:1.2, mencipta kelajuan pemutar berbeza yang menjana tegasan ricih yang sengit pada titik penyepit antara pemutar dan antara setiap pemutar dan dinding ruang.

Geometri pemutar adalah salah satu aspek yang paling direkayasa bagi pengadun dalaman. Terdapat tiga jenis rotor utama yang digunakan dalam penguli getah moden:

• Rotor dua sayap (elips): Reka bentuk asal, dicirikan oleh dua bilah heliks yang dipintal sepanjang aci pemutar. Ini menjana daya ricih yang tinggi dan sesuai untuk sebatian sukar dicampur, masterbatch hitam karbon dan getah kelikatan tinggi seperti getah asli (NR) dan EPDM. Kelegaan hujung antara sayap rotor dan dinding ruang biasanya 2–6 mm.
• Rotor empat sayap: Dibangunkan untuk menambah baik pencampuran penyebaran dan pengedaran secara serentak. Sayap tambahan meningkatkan kekerapan lipatan bahan dan orientasi semula setiap revolusi, membolehkan pemasukan pengisi lebih cepat. Pemutar empat sayap kini menjadi standard dalam talian campuran kompaun tayar pengeluaran tinggi.
• Rotor enam sayap (atau berbilang sayap): Digunakan dalam aplikasi yang memerlukan penyebaran pengisi yang sangat halus, seperti sebatian tayar berasaskan silika di mana kecekapan gandingan silan adalah kritikal. Rotor ini menghasilkan pencampuran yang lebih lembut dan lebih pengedaran dengan suhu puncak yang lebih rendah.

Aci pemutar berongga dan disambungkan ke sistem kawalan suhu, membenarkan penyejuk atau wap mengalir melalui bahagian dalam. Penyejukan pemutar dalaman ini penting dalam operasi pencampuran berkelajuan tinggi di mana penjanaan haba geseran boleh menyebabkan pemvulkanan pramatang (keringan) sebatian. Kelajuan permukaan pemutar dalam penguli pengeluaran biasanya berkisar dari 20 hingga 80 rpm , dengan beberapa mesin berkelajuan berubah-ubah yang mampu beroperasi merentasi julat penuh ini dalam satu kitaran pencampuran.

Pemutar disokong pada kedua-dua hujung oleh galas penggelek anti geseran tugas berat yang ditempatkan di dalam bingkai sisi mesin. Susunan galas mesti menampung kedua-dua beban jejarian daripada tekanan kompaun getah dan beban tujah paksi yang dihasilkan oleh sayap pemutar heliks. Pemasangan galas dalam uli besar biasanya disejukkan dengan air juga, kerana haba geseran pada tempat duduk galas akan mengurangkan hayat perkhidmatan dengan ketara.

Sistem Pengedap Rotor

Apabila aci pemutar keluar dari ruang pembancuh melalui dinding sisi, sistem pengedap menghalang sebatian getah daripada bocor keluar di sepanjang aci. Ini secara teknikalnya merupakan salah satu bidang reka bentuk penguli getah yang paling mencabar. Kedap mesti mengandungi getah pada tekanan sehingga 0.5–1.0 MPa manakala aci berputar pada kelajuan, semuanya semasa bahagian dalam ruang berada pada suhu tinggi.

Kebanyakan penguli getah moden menggunakan salah satu daripada dua susunan pengedap:

• Pengedap labirin dengan pembungkusan getah: Satu siri alur dan rabung yang dimesin mencipta laluan berliku-liku yang menentang aliran kompaun. Digabungkan dengan cincin pembungkusan getah termampat, susunan ini menyediakan pengedap yang berkesan untuk kebanyakan sebatian pengeluaran. Penggantian pembungkusan adalah tugas penyelenggaraan rutin yang dilakukan setiap beberapa ratus jam operasi.
• Pengedap muka mekanikal: Digunakan dalam mesin dan aplikasi premium dengan keperluan pencemaran yang ketat. Muka meterai berputar ditekan pada tempat duduk pegun memberikan penghalang positif. Pengedap ini boleh disejukkan dengan udara atau air dan menawarkan selang perkhidmatan yang lebih lama daripada pengedap jenis pembungkusan.

Ram Hidraulik (Berat Terapung): Kawalan Tekanan Di Atas Kompaun

Duduk betul-betul di atas ruang pengadun ialah ram atas, yang biasa dipanggil berat terapung atau ram hidraulik. Ini adalah keluli pepejal atau blok besi mulur yang dibentuk untuk dimuatkan di dalam kerongkong suapan ruang. Fungsinya adalah untuk mengelak bahagian atas ruang pembancuh selepas bahan dimuatkan dan memberi tekanan ke bawah pada kelompok getah semasa mencampurkan.

Tekanan ram adalah salah satu pembolehubah proses yang paling penting dalam operasi penguli getah. Tekanan ram yang lebih tinggi memaksa sebatian getah bersentuhan lebih rapat dengan rotor, meningkatkan keamatan ricih dan meningkatkan penyebaran. Walau bagaimanapun, tekanan yang berlebihan mempercepatkan haus rotor dan pelapik ruang. Tekanan ram dalam mesin pengeluaran biasanya berkisar antara 0.2 hingga 0.8 MPa, digunakan melalui silinder hidraulik yang dipasang di atas tekak suapan.

Ram itu dipandu oleh silinder tekak menegak — laluan yang dimesin dengan tepat yang memastikan ram berpusat dan menghalang pergerakan sisi di bawah tekanan kompaun. Kedap habuk di bahagian bawah tekak menghalang getah daripada berhijrah ke sekeliling badan ram. Ram itu sendiri sering berteras dan disambungkan ke litar air penyejuk untuk menguruskan penyerapan haba daripada getah di bawah.

Silinder hidraulik yang menggerakkan ram dipasang pada bingkai pangsi di atas badan mesin, membolehkan ia berayun jelas apabila penutup tekak suapan dibuka untuk dicas. Pada barisan pengeluaran automatik, kitaran ram dikawal oleh program pencampuran — ia meningkat secara automatik apabila pintu tempat pembuangan terbuka untuk melepaskan kumpulan, dan turun serta terkunci serta-merta selepas cas seterusnya dimuatkan.

Dalam sesetengah reka bentuk penguli getah yang lebih baharu, terutamanya yang digunakan untuk pengkompaunan silika-silana, tekanan ram dimodulasi secara dinamik semasa kitaran pencampuran — mengurangkan tekanan buat sementara waktu semasa peringkat tindak balas silanisasi untuk mengelakkan terlalu panas, kemudian meningkatkannya semula untuk penyebaran akhir. Ini memerlukan sistem injap hidraulik berkadar yang disepadukan dengan unit kawalan mesin.

Mekanisme Pintu Pelepasan: Melepaskan Kelompok Campuran

Pintu pelepasan membentuk bahagian bawah ruang pencampuran. Apabila pencampuran selesai, pintu ini terbuka ke bawah (atau berayun ke satu sisi, bergantung pada reka bentuk) untuk melepaskan kumpulan getah siap mengikut graviti ke dalam peranti hiliran — biasanya kilang terbuka, penyemperit skru berkembar atau penghantar penyejuk berkelompok.

Pintu digerakkan oleh silinder hidraulik, dan mekanisme pengunciannya mesti menahan tekanan ruang dalaman penuh semasa mencampurkan tanpa pesongan. Malah lenturan pintu kecil boleh membenarkan getah tersemperit ke dalam kawasan kedap pintu, mempercepatkan haus dan menyebabkan pencemaran. Penguli getah berkualiti tinggi menggunakan berbilang bolt pengunci atau mekanisme kunci sesondol yang mengagihkan daya pengapit secara sekata merentasi perimeter pintu.

Muka pintu (permukaan yang menyentuh sebatian getah) biasanya ditimbulkan dengan plat haus yang mengeras, boleh diganti secara bebas. Badan pintu menggabungkan saluran penyejukan yang disambungkan ke litar yang sama dengan dinding ruang. Gelang pengedap getah atau elastomerik berjalan di sekeliling perimeter pintu untuk mengelakkan kebocoran kompaun pada antara muka ruang/pintu — meterai ini ialah barang habis pakai yang diganti semasa penyelenggaraan berjadual.

Masa pembukaan pintu pelepasan ialah parameter proses — pembukaan lebih pantas mengurangkan masa kompaun terdedah kepada haba selepas pencampuran tamat, yang penting untuk sebatian sensitif suhu yang mengandungi agen pemvulkanan pra-terserakan. Dalam barisan pengeluaran berkelajuan tinggi, pembukaan pintu dan penurunan kelompok selesai dalam masa 3–5 saat untuk mengekalkan daya pengeluaran.

Sistem Kawalan Suhu: Mengurus Haba Sepanjang Penguli Getah

Pengurusan suhu bukan pilihan dalam operasi penguli getah — ia merupakan keperluan asas untuk kualiti kompaun dan kebolehulangan proses. Sistem kawalan suhu merangkumi tiga zon pertukaran haba: dinding ruang, badan pemutar, dan ram. Setiap zon boleh dikawal secara bebas.

Kebanyakan penguli getah pengeluaran menggunakan unit kawalan suhu air (TCU) gelung tertutup yang mengedarkan air terbaja melalui ketiga-tiga zon. TCU boleh memanaskan air menggunakan pemanas elektrik atau suntikan wap dan menyejukkannya menggunakan penukar haba yang disambungkan kepada bekalan air sejuk kemudahan. Suhu air sasaran berbeza mengikut peringkat proses:

• Peringkat pra-panas: 60–90°C air untuk membawa ruang ke suhu operasi sebelum kumpulan pertama peralihan
• Peringkat pencampuran: 20–40°C air penyejuk untuk menyerap haba geseran dan mengelakkan suhu terlampau kompaun
• Peringkat pembersihan: Siram air panas atau wap untuk melembutkan sebatian sisa untuk penyingkiran lebih mudah

Suhu kompaun dipantau oleh termokopel atau sensor inframerah yang dipasang di dinding ruang. Maklum balas suhu kompaun masa nyata digunakan oleh sistem kawalan mesin untuk melaraskan kelajuan pemutar, tekanan ram, dan kadar aliran penyejuk untuk memastikan kumpulan dalam spesifikasi. Dalam sesetengah sistem penguli getah termaju, pencampuran ditamatkan secara automatik apabila suhu kompaun mencapai titik set dan bukannya selepas kitaran masa tetap — apa yang dipanggil pembuangan terkawal suhu ini lebih konsisten daripada lambakan terkawal masa dan mengurangkan kebolehubahan kelompok ke kelompok.

Butiran Litar Penyejukan Rotor dan Kebuk

Di dalam setiap pemutar berongga, litar penyejuk biasanya mengikut corak lingkaran atau lubang yang memaksimumkan kawasan sentuhan permukaan. Kesatuan putar (juga dipanggil sendi pusing) pada hujung aci pemutar menyambungkan paip bekalan penyejuk pegun ke bahagian dalam pemutar berputar tanpa kebocoran. Ini adalah komponen ketepatan yang memerlukan pemeriksaan dan penggantian berkala apabila pengedap dalaman mereka haus.

Saluran penyejukan dinding ruang digerudi dalam corak serpentin melalui blok ruang, biasanya pada jarak 30–50 mm dari pusat ke tengah. Kadar aliran penyejuk melalui saluran ini direka bentuk untuk mencapai kapasiti penyingkiran haba yang mencukupi untuk kuasa terkadar mesin — untuk penguli 270L dengan motor pemacu 2000 kW, sistem penyejukan mesti mampu mengeluarkan sekurang-kurangnya 1.5–2.0 MW tenaga haba secara berterusan.

Sistem Pemacu: Penghantaran Kuasa ke Rotor

Sistem pemacu penguli getah terdiri daripada motor elektrik, pengurang kelajuan (kotak gear), dan susunan gear yang memacu dua rotor. Oleh kerana pemutar mesti berputar pada nisbah kelajuan tetap berbanding satu sama lain, ia digandingkan melalui set gear saling mengunci — gear pemasaan — yang memastikan penyegerakan tanpa mengira variasi beban.

Motor pemacu utama hampir secara universal adalah motor aruhan AC dengan kawalan pemacu frekuensi berubah (VFD) dalam mesin moden. Keupayaan kelajuan berubah-ubah adalah penting untuk mengoptimumkan pencampuran pada peringkat kitaran kompaun yang berbeza — contohnya, berjalan pada kelajuan rendah semasa kerosakan bale awal untuk mengelakkan beban berlebihan motor, kemudian memecut ke kelajuan maksimum untuk penggabungan pengisi. Kuasa motor dalam skala penguli getah pengeluaran dengan isipadu ruang:

Kotak gear (pengurangan kelajuan) menurunkan kelajuan motor kepada kelajuan operasi rotor sambil mendarabkan tork. Dalam penguli getah, kotak gear mesti mengendalikan tork yang sangat tinggi — untuk pemutar berjalan motor 2000 kW pada 40 rpm, tork pada aci pemutar boleh melebihi 500,000 N·m. Kotak gear lazimnya ialah susunan aci selari atau sudut kanan dengan gear heliks berkarburasi dan tanah, ditempatkan di dalam besi tuang yang teguh atau selongsong keluli fabrikasi dengan pelinciran suapan paksa.

Gandingan fleksibel antara motor dan kotak gear menyerap beban hentakan semasa kerosakan bale — impak apabila pemutar memukul bal getah sejuk boleh menyebabkan tork serta-merta melonjak dua hingga tiga kali tork operasi yang dinilai. Tanpa gandingan yang fleksibel, pancang ini akan dihantar terus ke kotak gear dan aci motor, menyebabkan kegagalan keletihan pramatang.

Tekak Suapan dan Sistem Pengecasan

Tekak suapan ialah laluan menegak di atas ruang pembancuh di mana getah dan bahan tambahan dimuatkan. Dalam operasi manual, bal getah dan bahan tambahan yang ditimbang dijatuhkan ke dalam kerongkong oleh pengendali atau penghantar. Dalam talian pengkompaunan automatik, tekak suapan dipasang dengan dulang tipping atau peranti bantuan ram pneumatik untuk menolak bahan ke dalam ruang terhadap rintangan rotor.

Dimensi bukaan tekak direka bentuk untuk menerima saiz bal getah standard — penguli 270L biasanya mempunyai bukaan tekak kira-kira 600 mm × 400 mm. Penutup habuk berputar atau kepak menutup tekak selepas dicas untuk mengandungi habuk dan asap semasa mencampurkan. Sesetengah mesin juga menggabungkan port pengekstrakan wasap dalam penutup tekak yang disambungkan ke sistem pengudaraan pusat — ini amat penting apabila mencampurkan sebatian yang mengandungi karbon hitam, sulfur atau minyak pemprosesan yang tidak menentu.

Suntikan bahan cecair — untuk minyak proses, silanes cecair atau bahan tambahan khas — selalunya dilakukan melalui port yang dipasang terus ke dalam dinding ruang atau melalui badan ram. Muncung suntikan ini mesti direka bentuk untuk menahan tekanan dan suhu kebuk sambil menyampaikan isipadu bermeter yang tepat, biasanya dikawal oleh sistem dos pam gear yang disepadukan dengan program pencampuran.

Rangka Mesin dan Komponen Struktur

Keseluruhan pemasangan penguli getah dipasang pada rangka asas struktur berat yang dibuat daripada plat keluli tebal atau tuangan. Bingkai ini menyerap daya tindak balas daripada proses pencampuran dan menghantarnya ke asas. Daya yang terlibat adalah besar — ​​penguli pengeluaran yang besar menjana daya pemisah rotor (daya menolak rotor kerana tekanan getah) yang boleh mencapai beberapa ratus kilonewton semasa beban pencampuran puncak.

Dua bingkai sisi, satu pada setiap sisi ruang pencampuran, membawa galas pemutar dan menyediakan sambungan struktur antara ruang dan tapak. Ini selalunya merupakan komponen yang paling tertekan dalam mesin dan dihasilkan daripada besi tuang nodular atau keluli fabrikasi tolok berat dengan jejari fillet yang besar untuk mengurangkan kepekatan tegasan.

Lekapan pengasingan getaran di antara bingkai asas penguli dan asas bangunan adalah standard pada pemasangan moden. Penguli getah besar yang dimuatkan sepenuhnya semasa kerosakan bale menjana getaran yang ketara — tanpa pengasingan, ini boleh menghantar ke struktur bangunan dan menjejaskan peralatan berdekatan atau menyebabkan keletihan retak pada bolt penambat dari semasa ke semasa.

Sistem Kawalan dan Instrumentasi dalam Uli Getah Moden

Penguli getah kontemporari dilengkapi dengan sistem kawalan berasaskan PLC yang menguruskan keseluruhan kitaran bancuhan secara automatik. Sistem kawalan memantau dan merekodkan aliran data proses yang berterusan:

• Suhu kompaun (diukur melalui termokopel dinding ruang atau pyrometer inframerah yang ditujukan kepada kompaun melalui port penglihatan)
• Kelajuan pemutar (rpm), boleh dilaraskan secara berterusan oleh VFD
• Cabutan arus motor, yang berkadar dengan kelikatan kompaun dan berfungsi sebagai ukuran tidak langsung untuk mencampurkan input tenaga
• Input tenaga khusus (kWj/kg), terkumpul sepanjang kitaran pencampuran
• Kedudukan dan tekanan Ram
• Suhu masuk dan keluar penyejuk untuk setiap zon penyejukan
• Buang kedudukan pintu (buka/tutup kunci)

Input tenaga khusus boleh dikatakan penunjuk kesempurnaan pencampuran yang paling boleh dipercayai bagi kebanyakan sebatian getah — serakan karbon hitam, sebagai contoh, berkait rapat dengan input tenaga terkumpul setiap kilogram sebatian dan bukannya dengan masa sahaja. Kawalan penguli getah moden membolehkan program pencampuran ditakrifkan oleh titik akhir tenaga dan bukannya titik akhir masa, yang secara automatik mengimbangi variasi dalam kelikatan bahan mentah antara kelompok.

Semua data kelompok dilog ke pangkalan data untuk kebolehkesanan kualiti. Penyepaduan dengan Sistem Perlaksanaan Pembuatan (MES) membolehkan setiap rekod kelompok dikaitkan dengan nombor lot bahan mentah, ID pengendali dan keputusan ujian kompaun hiliran, membolehkan analisis punca punca apabila penyimpangan kualiti berlaku.

Perbezaan Struktur Utama Antara Jenis Penguli Getah

Tidak semua penguli getah berkongsi konfigurasi struktur yang sama. Beberapa variasi reka bentuk wujud untuk memenuhi keperluan pengeluaran yang berbeza:

Uli Pemutar Tangential lwn Intermeshing

Dalam ulir pemutar tangen (reka bentuk Banbury klasik), kedua-dua pemutar berputar dalam laluan bulat yang berasingan yang bertangen antara satu sama lain — sayap pemutar tidak bersambung. Ini mewujudkan zon pencampuran yang besar antara pemutar di mana ricih sengit berlaku, menjadikan penguli tangen sangat berkesan untuk pencampuran penyebaran pengisi tetulang. Majoriti pengadun dalaman pengeluaran di seluruh dunia menggunakan pemutar tangen.

Dalam ulir pemutar intermeshing (seperti siri GK oleh HF Mixing atau siri-F oleh Farrel Pomini), pemutar diletakkan lebih rapat dan sayapnya bertindih dan bersilangan semasa ia berputar — sama dalam konsep penyemperit skru berkembar tetapi dengan penerbangan yang lebih pendek dan lebih tebal. Reka bentuk ini menghasilkan corak aliran yang berbeza, menghasilkan pencampuran pengedaran yang lebih baik dan suhu kompaun yang lebih rendah, dengan kos keamatan pencampuran penyebaran yang agak rendah. Uli intermeshing diutamakan untuk getah silikon sensitif haba, fluoroelastomer, dan sebatian yang mengawal suhu adalah penting.

Uli Pelepasan Terbalik-Bawah (Terbalik).

Sesetengah reka bentuk penguli getah — terutamanya yang digunakan dalam talian pemprosesan berterusan atau separa berterusan — dilepaskan bukan melalui pintu bawah tetapi dengan menyengetkan keseluruhan pemasangan ruang bancuh supaya bukaan ruang menghadap ke bawah dan sebatian jatuh. Reka bentuk nyahcas terbalik ini membolehkan pelepasan kelompok yang lebih pantas dan penyepaduan yang lebih mudah dengan peralatan pemprosesan hiliran yang diletakkan terus di bawah uli. Implikasi struktur ialah rangka mesin yang jauh lebih kompleks dengan mekanisme kecondongan dan sistem penguncian hidraulik.

Uli Atas Terbuka (Bilah Sigma) lwn. Uli Jenis Banbury Tertutup

Perlu diingat bahawa dalam sesetengah konteks industri, istilah "penguli getah" juga merujuk kepada penguli kelompok bilah-Z atau bilah-sigma — mesin atas terbuka, berbentuk palung dengan dua sigma berputar balas atau bilah berbentuk Z. Ini secara strukturnya agak berbeza daripada pengadun dalaman tertutup yang diterangkan sepanjang artikel ini. Penguli bilah Sigma tidak mempunyai sistem ram dan pengedap, beroperasi pada tekanan atmosfera, dan lebih biasa digunakan untuk pengkompaunan getah silikon, elastomer termoplastik, dan penyediaan pelekat dan bukannya untuk sebatian getah pengisi tinggi.

Pakai Alat Ganti dan Elemen Struktur Kritikal Penyelenggaraan

Memahami struktur penguli getah juga bermakna mengetahui komponen mana yang haus dan memerlukan penggantian berkala. Item pakaian utama ialah:

• Petua rotor: Hujung sayap mengalami tekanan sentuhan tertinggi dengan dinding ruang. Dalam sesetengah reka bentuk, hujung rotor terbina dengan tindanan kimpalan muka keras yang boleh digunakan semula di tapak. Dalam yang lain, keseluruhan rotor diganti apabila haus hujung melebihi toleransi — biasanya apabila kelegaan hujung ke dinding telah berkembang daripada nilai reka bentuknya (2–5 mm) kepada lebih daripada 8–10 mm, di mana kecekapan pencampuran merosot dengan ketara.
• Pelapik ruang: Bahagian pelapik dinding ialah plat haus yang boleh diganti, biasanya setebal 30–50 mm, diselak atau dipasang mengecut ke dalam badan ruang. Hayat perkhidmatan berbeza dari beberapa bulan dalam aplikasi kompaun kasar hingga beberapa tahun dalam perkhidmatan tugas ringan.
• Pengedap hujung rotor (pembungkusan): Diganti setiap 300–1000 jam operasi bergantung pada jenis kompaun dan kelajuan pemutar. Penggantian pembungkusan tertunda membawa kepada pencemaran kompaun pada kawasan galas dan haus galas secara mendadak.
• Pengedap pintu pelepasan: Pengedap perimeter elastomer pada pintu pelepasan diganti semasa penutupan berjadual, biasanya setiap 3-6 bulan dalam pengeluaran berterusan.
• Kesatuan putar pada litar penyejukan rotor: Diperiksa dan dibina semula setiap tahun di kebanyakan kemudahan, kerana keausan pengedap dalam komponen ini boleh menyebabkan kemasukan bahan penyejuk ke dalam perumah galas.

Selang penyelenggaraan yang dirancang untuk penguli getah di kemudahan pengeluaran tayar biasanya distrukturkan sekitar 8 jam syif pengeluaran, dengan pemeriksaan kecil setiap syif, pemeriksaan pertengahan mingguan dan baik pulih besar setiap tahun atau setiap 5,000–8,000 jam operasi. Penguli getah 270L yang diselenggara dengan baik boleh mencapai ketersediaan mekanikal melebihi 95% dalam operasi tiga anjakan berterusan.
